ANDTech يركز على حل الوحدة والأجهزة اللاسلكية لمدة 15 عامًا.

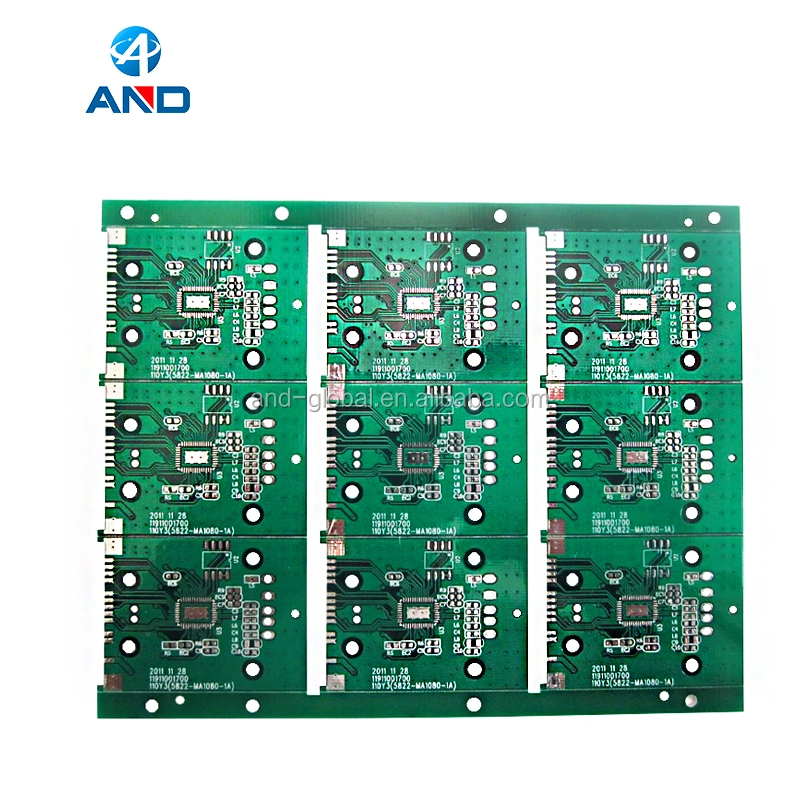

طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 1
طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 2
طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 1
طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 2

طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module

طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module

    وجه الفتاة...!

    لا توجد بيانات المنتج.

    الذهاب إلى الصفحة الرئيسية
    نوع المورد
    LONG TIME
    عرض التتبع الأدنى
    0.075 مم (3 مل)
    عرض مسافة دقيقة
    0.075 مم (3 مل)
    قناع اللحام اللون
    أخضر ، أحمر ، أزرق ، أسود ، أبيض
    دقيقة حجم ثقب الليزر
    0.1 مم (4 مل)
    طبقة
    1-20
    التحكم في المعاوقة
    YES
    التسامح حفرة
    PTH: ± 0.075 مم NPTH: ± 0.05 مم
    تحمل سماكة اللوح
    ±10%
    BGA الملعب
    0.2 مم (8 مل)
    نوع
    الأجهزة المنزلية pcba ، لوحة الدوائر المطبوعة لوحدة الكاميرا
    مكان المنشأ
    قوانغدونغ ، الصين
    سماكة النحاس
    2 OZ

    نظرة عامة سريعة


    توفر تقنية الإنتاج المتقدمة ونظام فحص الجودة الصارم والإدارة العلمية ضمانًا قويًا لإنتاج تصميم ذكي عالي الجودة ومواد عالية الجودة وتصنيع دقيق لضمان وجود طبقتين من Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module خدمة طويلة حياة. توفر منطقة الرسم الواسعة مساحة كبيرة للتوقيع والرسم والكتابة والتي يمكن حفظها وتخزينها بسهولة. تتعاون مع العديد من العلامات التجارية المحلية والأجنبية المعروفة لتعاون OEM.


    تخصيص
    * الشركات المصنعة لثنائي الفينيل متعدد الكلور بما في ذلك التصنيع والتجميع والنماذج الأولية
    * مجمعي ثنائي الفينيل متعدد الكلور والخدمات ذات الصلة
    * مُصنع الإستنسل المعدني المقطوع بالليزر و الإستنسل SMD
    * مصنعي وموزعي المكونات الإلكترونية
    * متجر المكونات الإلكترونية
    * مصنعي الآلات والموزعين
    * مصنعي وموزعي الشاشة
    * موردو قطع غيار ميكانيكية
    * مصنعو الضميمة
    * الأدوات ، معدات اللحام والإنتاج ، موردي المواد الاستهلاكية ، معدات صنع ثنائي الفينيل متعدد الكلور
    * لأكثر من 12 عامًا ، كانت PCB Assembly تقدم جودة عالية وتسليمها في الوقت المحدد
    عملاء.
    * سنتعامل مع طلبك بأكبر قدر من العناية والمسؤولية ، اعطنا تجربة ، ستكون سعيدًا لأنك فعلت!

    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 3
    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 4
    عملية تجميع لوحات الدوائر المطبوعة (PCBA)
    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 5



    الخطوة 1: استنسل لصق جندى

    تتمثل الخطوة الأولى لتجميع ثنائي الفينيل متعدد الكلور في وضع معجون لحام على اللوحة. هذه العملية تشبه طباعة الشاشة على قميص ، إلا أنه بدلاً من القناع ، يتم وضع استنسل رفيع من الفولاذ المقاوم للصدأ فوق PCB. هذا يسمح للمجمعين بتطبيق معجون اللحام فقط على أجزاء معينة من ثنائي الفينيل متعدد الكلور المحتمل. هذه الأجزاء هي المكان الذي ستجلس فيه المكونات في ثنائي الفينيل متعدد الكلور النهائي.
    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 6



    الخطوة 2: انتقاء ووضع

    بعد تطبيق معجون اللحام على لوحة PCB ، تنتقل عملية PCBA إلى آلة الالتقاط والوضع ، حيث يضع الجهاز الآلي مكونات تثبيت السطح ، أو SMDs ، على PCB مُعد. تمثل SMDs معظم المكونات غير الموصلة على ثنائي الفينيل متعدد الكلور اليوم. ثم يتم لحام هذه SMDs على سطح اللوحة في الخطوة التالية من عملية PCBA.

    تقليديا ، كانت هذه عملية يدوية تتم باستخدام زوج من الملاقط ، حيث كان على المجمعين اختيار المكونات ووضعها يدويًا. هذه الأيام ، لحسن الحظ ، هذه الخطوة هي عملية آلية بين الشركات المصنعة لثنائي الفينيل متعدد الكلور. حدث هذا التحول إلى حد كبير لأن الآلات تميل إلى أن تكون أكثر دقة واتساقًا من البشر. بينما يمكن للإنسان العمل بسرعة ، يميل التعب وإجهاد العين إلى الظهور بعد بضع ساعات من العمل بمثل هذه المكونات الصغيرة. تعمل الآلات على مدار الساعة دون مثل هذا التعب.
    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 7



    الخطوة 3: إنحسر اللحام

    بمجرد وضع معجون اللحام ومكونات تثبيت السطح في مكانها ، يجب أن تظل هناك. هذا يعني أن معجون اللحام يحتاج إلى التصلب ، والالتصاق بالمكونات باللوحة. يحقق تجميع ثنائي الفينيل متعدد الكلور ذلك من خلال عملية تسمى "إعادة التدفق".

    بعد انتهاء عملية الانتقاء والمكان ، يتم نقل لوحة PCB إلى حزام ناقل. يتحرك حزام النقل هذا عبر فرن كبير لإعادة التدفق ، والذي يشبه إلى حد ما فرن البيتزا التجاري. يتكون هذا الفرن من سلسلة من السخانات التي تقوم بتسخين اللوح تدريجيًا إلى درجة حرارة حوالي 250 درجة مئوية ، أو 480 درجة فهرنهايت. هذا ساخن بدرجة كافية لإذابة اللحام في عجينة اللحام.
    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 8



    الخطوة الرابعة: التفتيش ومراقبة الجودة

    بمجرد لحام مكونات تركيب السطح في مكانها بعد عملية إعادة التدفق ، والتي لا تقف لإكمال PCBA وتحتاج اللوحة المجمعة إلى اختبار للوظائف. في كثير من الأحيان ، ستؤدي الحركة أثناء عملية إعادة التدفق إلى جودة اتصال رديئة أو نقص كامل في الاتصال. تعتبر السراويل القصيرة أيضًا أحد الآثار الجانبية الشائعة لهذه الحركة ، حيث يمكن للمكونات في غير محلها أحيانًا توصيل أجزاء من الدائرة لا ينبغي توصيلها.
    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 9



    الخطوة 5: إدخال المكونات عبر الفتحة

    اعتمادًا على نوع اللوحة الموجودة في PCBA ، قد تتضمن اللوحة مجموعة متنوعة من المكونات بخلاف SMDs المعتادة. وتشمل هذه المكونات المطلية من خلال الفتحة ، أو مكونات PTH.


    الخطوة 6: الفحص النهائي والاختبار الوظيفي

    بعد الانتهاء من خطوة اللحام في عملية PCBA ، سيختبر الفحص النهائي PCB لوظائفه. يُعرف هذا الفحص باسم "الاختبار الوظيفي". يضع الاختبار ثنائي الفينيل متعدد الكلور خلال خطواته ، محاكياً الظروف العادية التي سيعمل فيها ثنائي الفينيل متعدد الكلور. تعمل إشارات الطاقة والمحاكاة من خلال الـ PCB في هذا الاختبار بينما يراقب المختبرون الخصائص الكهربائية للـ Pb.

    حساب تعريفي
    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 10
    العبوة
    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 11
    خدمتنا
    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 12
    دليل الخدمة
    طبقتان Pcb Oem مطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module 13

    معلومات الشركة


    تشتهر بأدائها العالي المكون من طبقتين Pcb Oem المطبوعة One Stop Mini Cctv Board Wifi Camera Pcb Module في هذا المجال. لدينا مصنع ذو قدرة عالية. مجهزة تجهيزًا جيدًا بآلات حديثة من ألمانيا واليابان ، وهي قادرة على إنتاج منتجات ، بما في ذلك Two Layers Pcb Oem Printed One Stop Mini Cctv Board Wifi Camera Pcb Module ، وفقًا للمعايير والمعايير الدولية. نأمل أن نكون راضين عن رضا العملاء على المدى الطويل عن منتجاتنا. نحن نعلم أنه فقط عندما يمكنك رؤية وظيفة جيدة ، يمكن أن تحصل صورة العلامة التجارية واسمها على قيمة حقيقية. يرجى الاتصال.
    اترك معلومات الاتصال الخاصة بك ، وسوف نزودك بعروض أسعار لمنتجات النسيج المختلفة للرجوع اليها.
